產品概述：

　　PITE3960直流電源綜合測試儀，是根據國家關于《電力系統用蓄電池直流電源裝置運行與維護技術規程》的相關要求而設計出，可實現對不同容量充電機及蓄電池組容量的檢測和試驗，并能準確可靠測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數等參數。同時配備直流電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。

　　設計特點：

　　◆ 采用大屏幕液晶屏顯示，全中文界面，觸摸方式操作，使用簡便。

　　◆ 全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。

　　◆ 可自動在線實時檢測、記錄單節或整組電池的電壓。

　　◆ 具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。

　　◆ 可將數據傳入計算機，進行入庫管理，可以進行長期歷史數據保存和分析。

　　產品功能：

　　◆綜合測試功能：

　　綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓、

　　并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。

　　◆穩壓精度測量功能：

　　交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100％額定

　　值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。

　　◆穩流精度測量功能：

　　交流輸入電壓在額定電壓±10%范圍內變化，輸出電流在20％～100％額定值的任一數值，充電電壓在規定的調整范圍內變化時其穩流精度。

　　◆紋波精度測量功能：

　　充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出穩壓紋波系數和穩流紋波系數。

　　◆蓄電池放電功能：

　　數字化控制恒流放電，自動實現實時監測單節和整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量。

　　◆在線監測放電功能：

　　可以實時通過無線通信監測，記錄單節或整組蓄電池的電壓，并在PC機上實時曲線和柱狀圖顯示。

　　◆自動保護功能：

　　可通過設定蓄電池組和單體電池最低保護電壓、放電容量、放電時間四種門限報警而實現自動保護。

　　◆ 數據分析功能：

　　可通過PC機軟件，對測量數據進行系統分析。

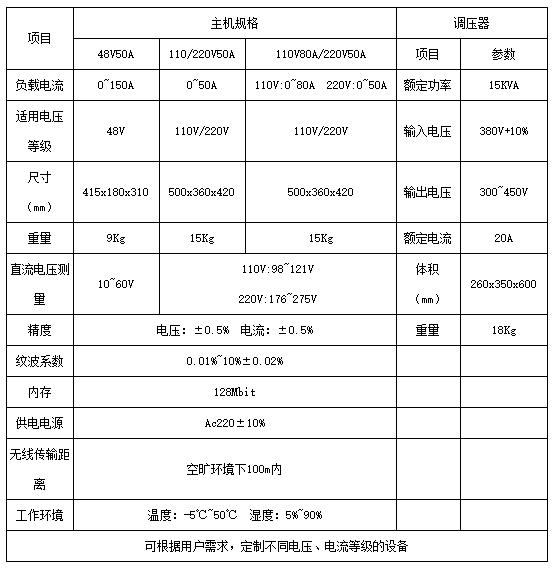

　　技術指標：
